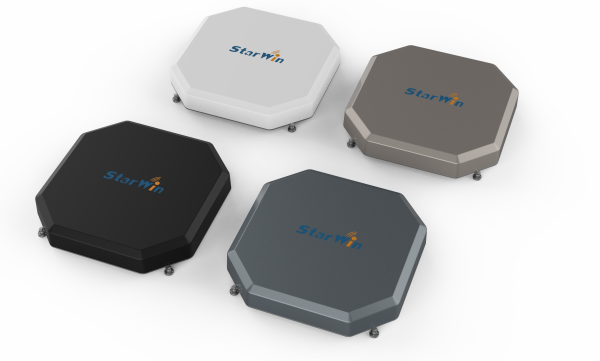

Ku ESA60电扫相控阵卫星互联网终端

Ku ESA60电扫相控阵卫星互联网终端

Ku ESA60电扫相控阵卫星互联网终端

产品应用


一、系统参数

1.工作频段:接收10.70~12.75 GHz,发射13.75~14.5 GHz

2.天线类型:平板电扫相控阵列

3.通道数:发射单元768, 接收单元768

4.极化方式:双线极化(极化电子相位扫描)

5.旁瓣抑制:≥14dB@法向; ≥10dB@其他角度

6.法向EIRP:≥46dBw@14.5GHz

7.法向G/T:≥10.5dB/K@12.5GHz

8.扫描增益损耗:≤0.8dB@离轴 20°;≤1.5dB@离轴 30°; ≤3.5dB@离轴50°

9.3dB波束宽度:法向<8.5°@俯仰面;<3°@方位面

10.跟踪精度:≤0.2°

11.GPS/北斗:内置

12.内置WiFi:IEEE 802.11b/g/n at 2.4GHz

13.颜色:白色

14.防护等级:Ip66

15.重量:<18.8公斤

16.外形尺寸:960mm*960mm*150mm


二、跟踪参数

1.跟踪模式:惯性测量与信号跟踪结合

2.捕获时间:首次开机120s,重复开机 <30s

3.丢失重捕时间:瞬时捕获(小于2S)

4.扫描范围:方位N360°无限制; 俯仰10~90o;极化0~270o (极化电子相位扫描)

三、供电参数

1.交流:AC96~265V/50Hz

2.直流:DC10~26V

3.功耗:<280W

四、接口参数

1.电源接口:4芯航空防水连接器

2.通讯接口

(1)2个N型连接器包含1个中频输入(支持10M馈钟),1个中   频输出

(2)RS422 数据接口

五、环境参数

1.工作温度范围:-25℃~55℃(标配),-45℃~55℃(定制)

2.工作湿度范围:0%~98%RH
